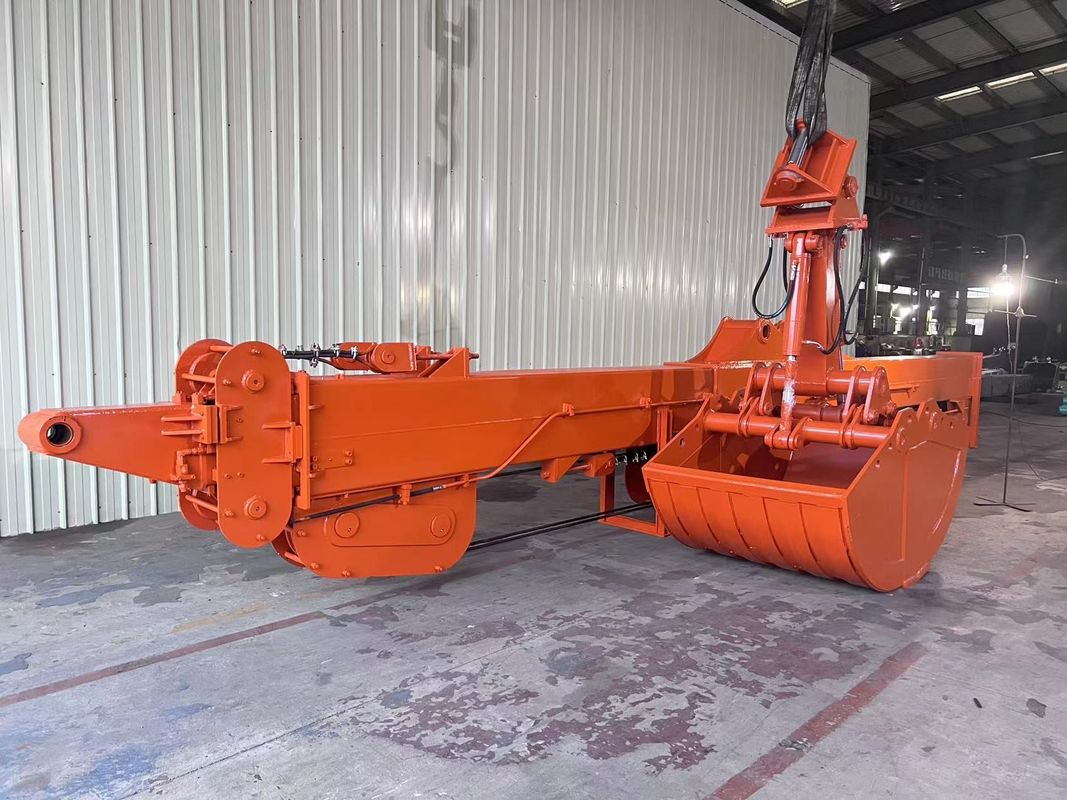

25M بازوی تلسکوپی برای حفاری DX225

آماده ی ارتقا؟

سلاح های تلسکوپی سفارشی برای پروژه های اسرائیلی:
✔18 تا 32 متري(ISO 9001 گواهینامه)
✔تناسب مستقیم OEMبرای Doosan/Volvo/CAT
✔گارانتی ساختاری یک ساله

نحوه نصب یک بازوی تلسکوپی حفاری: راهنمای مرحله به مرحله

باید این موارد را آماده کنید:
به سه نفر نياز دارم: يک به عنوان راننده و دو نفر به عنوان نصب کننده
مطمئن شوید که حفاری دارای خط لوله اضافی
نیاز به ابزار:
پلگ داخلی و خارجی ((نوع M26x1.5H) 2 مجموعه
پلگ داخلی و خارجی ((3/4 نوع زنانه) 2 مجموعه
پلگ داخلی و خارجی (نوع زنانه) 2 مجموعه
پلگ داخلی و خارجی ((۱۹ نوع برش مسطح ایالات متحده) ۱ مجموعه
کلید باز: 17-19,18-21,22-24,27-30,30-32 ((۲ مجموعه)
36-41 ((۲ مجموعه)
کليد قابل تنظیم: 450#,300#
بازکن حلقه ای دوگانه: 1821,22,24
کليد سريع و سوکت
پیچ و خم تراز، پیچ و خم فلپس
10# میله T، چنگال، آویزان، میله ضخیم بالا برای شاخه، چکش

02 فشار هیدرولیکی را حذف کنید
باید حفاری رو خاموش کنی و فشار رو از خط هیدرولیک خارج کنی
(یک دکمه بر روی شیر فشار فشار از لوله
نیروی، اگر شیر تخلیه کار نمی کند، شما می توانید مایع را خارج کنید
همچنین می توان فشار را از کف مخزن خارج کرد)

03 نصب بازوی تلسکوپی

04 نصب خط لوله

05 بازوی تلسکوپی که قبلاً متصل شده است

06 بیایید ببینیم چگونه می توان کلید دو طرفه را نصب کرد

جايگزين کردن سوئيچ پدال پا با دو طرفه

07 سوئیچ دو طرفه پدال پا شامل چهار اتصال است:

T، P، A1 و A2
. پورت T باید به
T پورت دریچه حرکت حفاری
با استفاده از یک مفصل سه طرفه برای جدا کردن
جریان نفت
به طور مشابه، پورت P باید متصل شود
به پورت P از شیر حرکت با استفاده از یک
اتصال سه طرفه برای جدا کردن روغن
در نهایت، کانکتورهای A1 و A2 باید
به وصل کننده کنترل خلبان متصل شود.
از شیر توزیع

08 شیر حرکت
پاک کننده لاستیکی که روی کف کابین قرار دارد را بردارید تا نشان دهنده
باز کردن نصب برای کلید پدال پایی دو طرفه.
در سمت راست کابين قرار داره.
پیدا کردن پورت T و پورت P از شیر سفر، که مربوط به پورت T
و پورت P به پدال پا متصل می شود.

09 لوله اتصال
A1 و A2 به شیر توزیع متصل می شوند. برای پیدا کردن شیر توزیع، از خط لوله شکسته پیروی کنید و مشاهده کنید که کجا به شیر توزیع متصل می شود.
به دنبال موقعیت های مشترک در هر دو طرف از اتصال یا در مربوطه
موقعیت وسط، جایی که پوشش های شیر قابل مشاهده است.
پیدا کردن پوشش های شیر مربوطه. پوشش شیر لوله ورودی روغن به طور معمول
متصل به A1، در حالی که پوشش شیر لوله بازگشت روغن به A2 متصل است.
در صورتی که عمل معکوس صورت گیرد، به سادگی لوله های متصل به A1 و A2 را عوض کنید.

10 نمودار اتصال لوله

11 بعد از نصب، باید روغن بزنه
روغن به موقعیت های پین، لوله بازوی بازوی تلسکوپی اعمال کنید، سوراخ های روان کننده زیادی در بازوی تلسکوپی وجود دارد می تواند روغن اضافه کند، بازوی تلسکوپی نیز باید کل بدن را روان کند!
